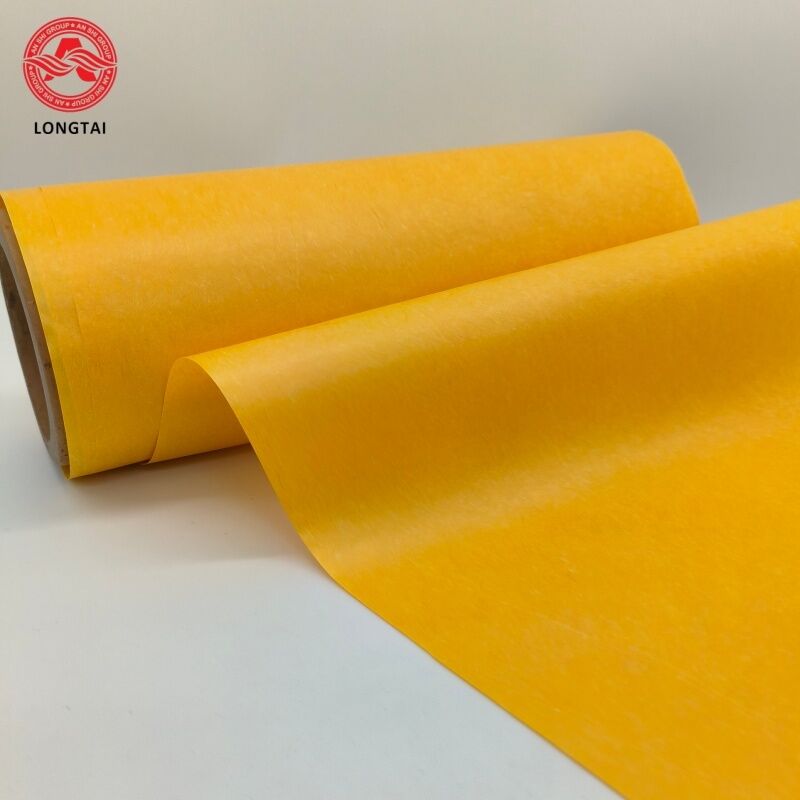

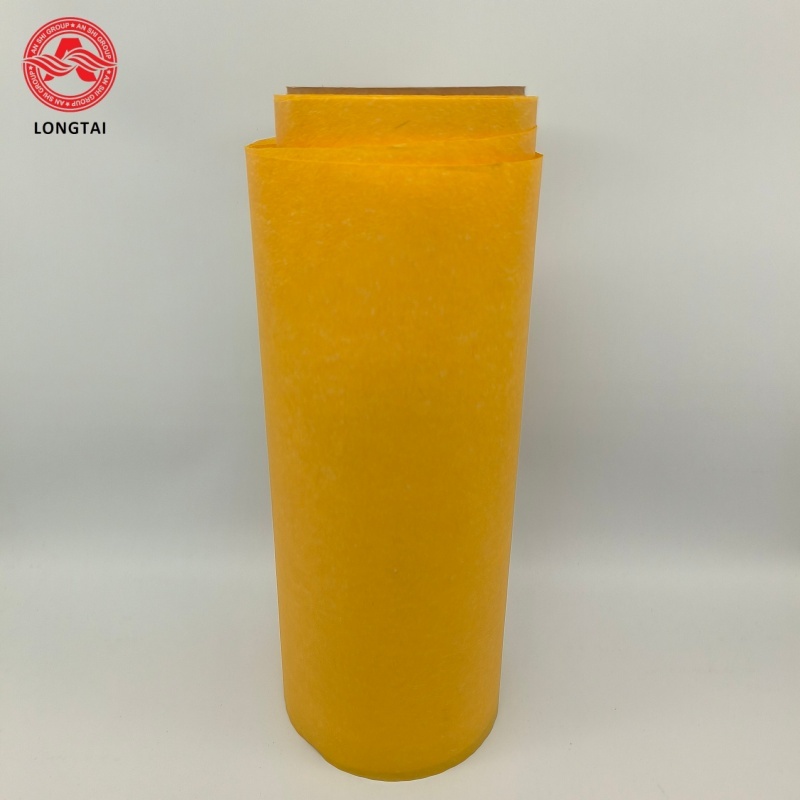

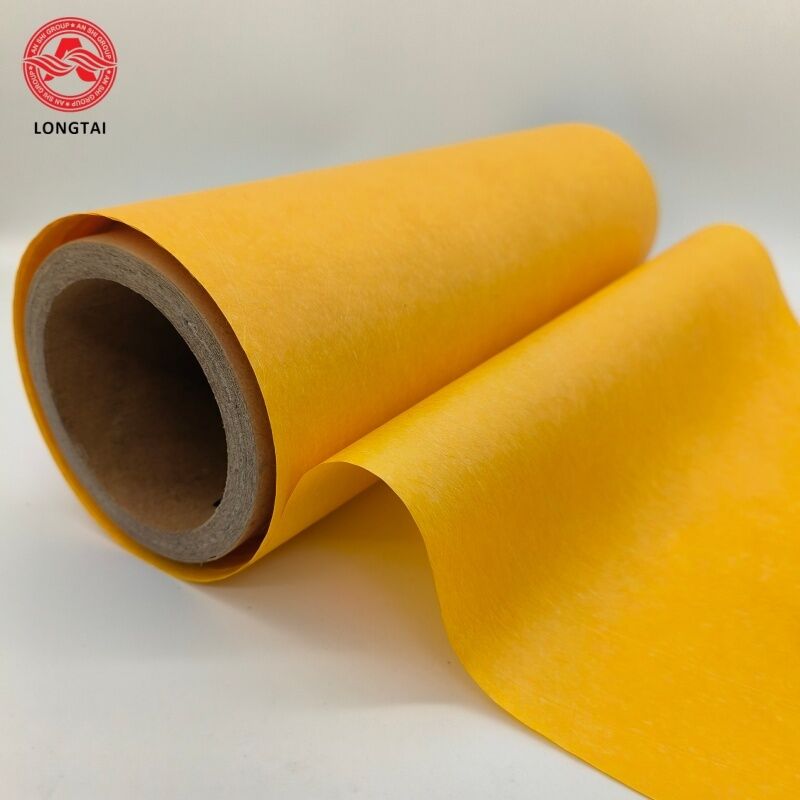

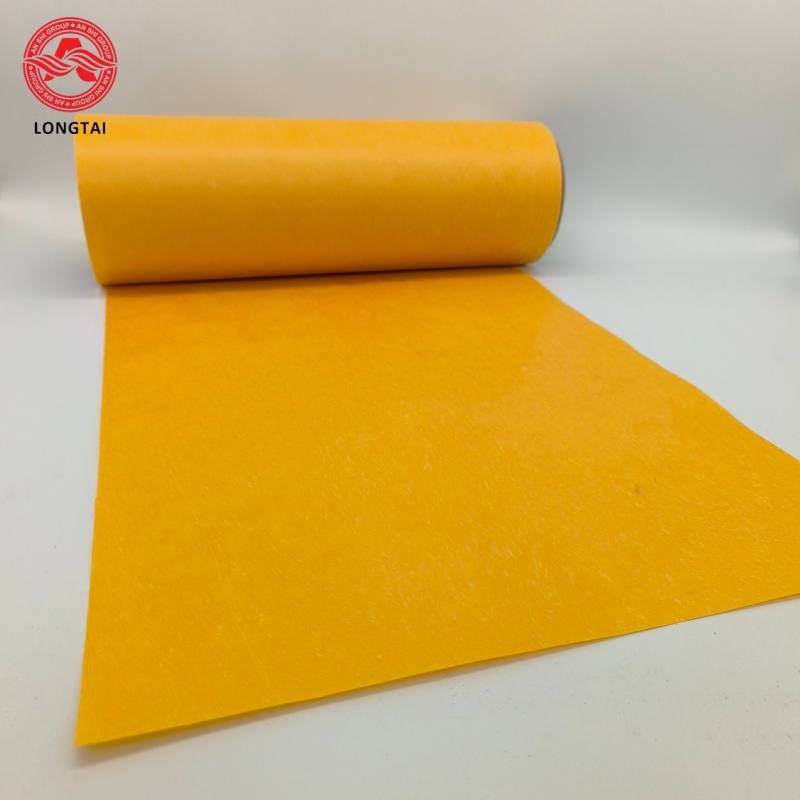

Papel de poliimida resistente ao calor a 280°C, isolamento interfase e intervolta confiável para motor estator

Este papel isolante de poliimida de alto desempenho foi especialmente desenvolvido para isolamento de enrolamentos de transformadores de alta temperatura do tipo seco e imersos em óleo. Ele suporta operação contínua de longo prazo de 210 ℃ a 280 ℃, excedendo em muito o limite de resistência ao calor dos materiais de isolamento convencionais Classe H (180 ℃), classificados como substrato isolante Classe C de ultra-alta resistência ao calor.

Fabricado com tecnologia de formação de fibra de poliimida de alta pureza, integra isolamento elétrico superior, resistência mecânica e estabilidade térmica. Ele supera defeitos do papel de aramida tradicional, como atenuação dielétrica, encolhimento dimensional e baixa resistência ao envelhecimento do óleo sob altas temperaturas, atendendo perfeitamente às demandas de isolamento de zonas de pontos quentes em transformadores de potência de alta tecnologia.

• Faixa de espessura: 0,06 mm ~ 0,3 mm, largura de corte personalizada disponível
• Resistência dielétrica: ≥15kV, desempenho de isolamento estável sob alta temperatura contínua
• Propriedade Mecânica: Resistência à tração longitudinal ≥160MPa, resistência ao rasgo >4kN/m, flexível para enrolamento automático sem rachaduras
• Resistência Térmica: Temperatura de serviço de longo prazo de 210°C a 280°C, sem amolecimento, encolhimento ou volatilização tóxica sob altas temperaturas persistentes
• Resistência Química: Inerte ao óleo isolante do transformador, verniz impregnante, solventes ácidos e alcalinos, sem pulverização ou degradação após imersão prolongada

• Resistência ao calor ultra-alta: Serviço estável de longo prazo a 210–280°C, resistente ao impacto de superaquecimento instantâneo durante a sobrecarga do transformador, prolongando bastante a vida útil do equipamento
• Desempenho dielétrico confiável: Ligeira queda de tensão de ruptura sob alta temperatura, alta frequência e imersão em óleo, restringindo o acúmulo de carga espacial e descarga parcial
• Excelente resistência mecânica: alta resistência à tração e ao rasgo, boa flexibilidade para enrolamento de bobinas e revestimento intercalar sem danos
• Baixo encolhimento térmico: Dimensão estável sob ampla faixa de temperatura, sem deformação após operação de longo prazo em alta temperatura para proteger a estrutura de isolamento do enrolamento
• Retardador de chama e ecologicamente correto: Autoextinguível, livre de halogênio e com zero emissão de gases nocivos em alta temperatura, em conformidade com os padrões de segurança contra incêndio para transformadores do tipo seco

O papel isolante de poliimida serve como isolamento flexível do revestimento interno da ranhura, isolamento entre espiras e separador entre fases para estatores.

Ele atua como o isolamento de aterramento primário entre os condutores do enrolamento e o núcleo do estator (o componente de isolamento moldado esbranquiçado mostrado em seu estator de fio plano em gancho).

1. Isolamento de slot (aplicação principal)

   Alinhado entre a parede interna do núcleo do estator de aço silício e os enrolamentos de cobre, ele isola eletricamente a laminação do núcleo condutor dos condutores do enrolamento para evitar curtos-circuitos de aterramento. Sua propriedade flexível permite perfeita conformidade com o contorno irregular das ranhuras do estator, tornando-o um material indispensável para motores de fio plano em gancho.

2. Isolamento Interfásico

   Imprensado entre enrolamentos de cobre trifásicos para evitar curto-circuito de contato entre condutores de diferentes fases elétricas.

3. Almofada de forro final

   Tapete amortecedor flexível colocado na parte inferior das saliências do enrolamento para absorver a vibração e evitar que as bordas afiadas do fio de cobre arranhem e danifiquem o filme de isolamento de esmalte do fio.

Função principal: Barreira de isolamento conformal flexível para isolar circuitos condutores, adaptada para cavidades de slot estreitas e dobráveis.
